糧食斗式提升機設備
產品描述： NE板鏈式斗式提升機系流入式喂料，物料流入料斗內靠板鏈提升到頂端，在物料重力作用下自行卸料。NE板鏈式斗式提升機規格多(NE15~NE800共11種)提升量廣；且生產能高，能耗較低，可逐
咨詢熱線：13072684455
產品詳情

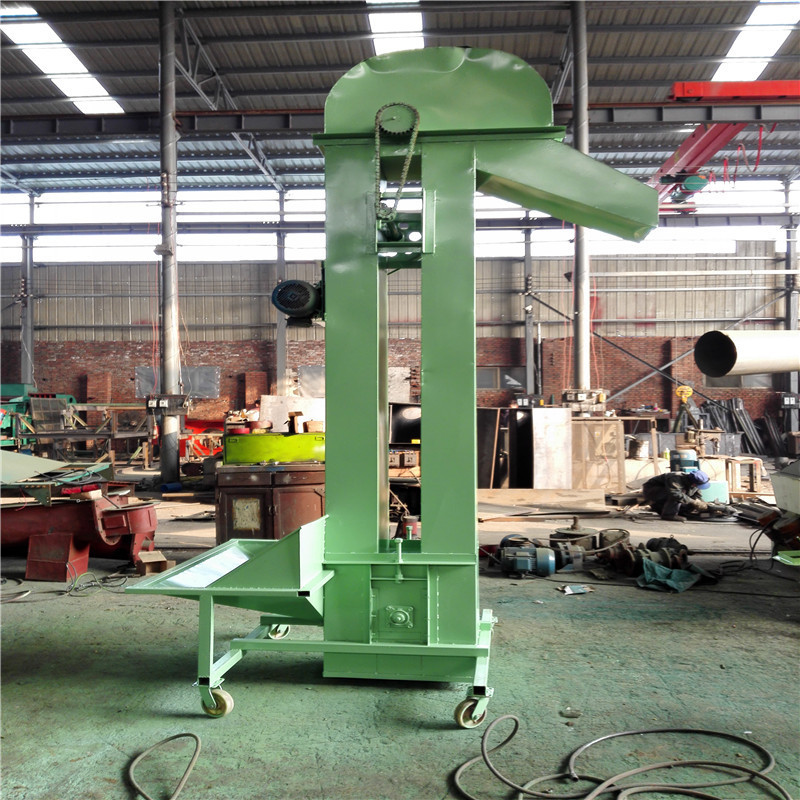

糧食提升輸送機，斗式提升機設備

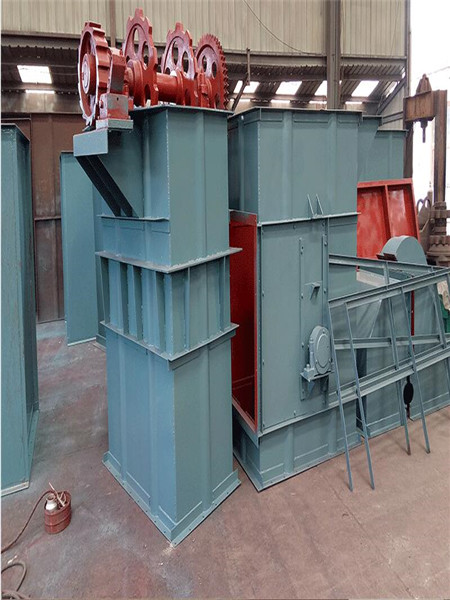

NE板鏈斗式提升機工作原理:
NE板鏈式斗式提升機系流入式喂料，物料流入料斗內靠板鏈提升到頂端，在物料重力作用下自行卸料。NE板鏈式斗式提升機規格多(NE15~NE800共11種)提升量廣；且生產能高，能耗較低，可逐步代替其他類型提升機，其主要參數見下表。該機采用全封式機殼鏈速低，幾乎無回料現象，因此無功功率損耗少，噪聲低，壽命長。
NE系列板鏈式提升機是引進國內外先進技術開發的產品。該系列提升機適用于垂直輸送粉狀、粒狀和塊狀物料，也可提升磨琢性大的物料，物料溫度一般不超過200℃，提升高度較高40m。其特點主要有：提升范圍廣，輸送能力大，驅動效率小，流入式喂料，重力誘導式卸料，使用壽命長，密封性好，運行平穩可靠，操作維修方便，結構緊湊、剛性好、運行費用低。
主要結構： 1、運行部件：由料斗和套筒滾子鏈組成； 2、驅動裝置(左、右裝配)：由驅動平臺、驅動組合(減速器、電機、液力耦合裝置)、傳動鏈組成； 3、上部裝置：上部機殼、上罩、卸料口、上軸裝置、逆止器； 4、中部機殼：標準節(2m)和非標節(1～1.5m)，包括帶檢視門的中間節； 5、下部裝置：下部機殼、進料口、尾軸裝置、張緊裝置。
NE板鏈斗式提升機主要部件特點:
1.上部裝置：安裝有軌道（雙排道），防止鏈條擺動，逆止器，防止料斗回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。
2.中間節：部分中間節裝有軌道（雙排節），以防止鏈條工作中擺動，部分中間節裝有檢修門以便維修。
3.下部裝置：安裝有張緊裝置， NE15~NE50采用彈簧張緊，NE100~NE800采用重錘箱張緊。
4.上下鏈輪采用 ZG310-570。整體調質，HB229-269齒面淬火HRC40~48。
5.板鏈：鏈板采用 45 # HRC36~42
NE系列板鏈斗式提升機技術參數表
型號 提升量(平方米/小時) 物料最大塊度
占百分比%
10 25 50 75 100
NE15 15 65 50 40 30 25
NE30 32 60 75 58 47 40
NE50 60 90 75 58 47 40
NE100 110 130 105 80 65 55
NE150 170 130 105 80 65 55
NE200 210 170 135 100 85 70
NE300 320 170 135 100 85 70
NE400 380 205 165 125 105 90
NE500 470 240 190 145 120 100
NE600 600 240 190 145 120 100
